SpectraSoft周辺機器情報

測定用マイクロフォンと周辺機器

　

コンデ ンサマイクロフォンは広い周波数帯域を高精度で測定できる「音響−電気」変換器で、以下のタイプがあります。

音 場型：一般的な音場、 屋外用途。　拡散音場型：主に残響音場用途。　音圧型：物体の表面音圧や密封空間用途。

 | プリアンプ | 電源 | レベル校正器 | キャリングケース | 見積請求 |

　

マイクロフォン ラインアップ

分類 適応プ リアンプ品番 適応電 源品番
TYPE 4000 シリーズ（ローコストタイプ）
 プリアンプ一体 5016
TYPE 7000 シリーズ 4012/4022/4116 5001
　IEPE対応 シリーズ プ リアンプ一 体 IEPE

*) IEPE対応電源搭載サウンドユニッ ト：　SpectraPLUS-DT用I/Fデバイス及び、TYPE 8833 (標準価格 150,000円（外税）)

　

TYPE 7000 シリーズマイ クロフォン

セット価格　319,000円
　TYPE 7012/4012/5001 マイクセット　

資料(.pdf)

型式 7022 7023 7046 7047 7012 7013 7016 7017 7116
標準価 格（外税） 77,000円 77,000円 77,000円 77,000円 77,000円 77,000円 110,000円 110,000円 165,000円
音圧感 度(dBrelV/Pa) -27 -28 -27 -28 -36 -38 -49 -58 -60
偏極電 圧(V) 200 200 200 200 200 200 200 200 200
口径(ｲﾝﾁ) 1 1 1/2 1/2 1/2 1/2 1/4 1/4 1/6
周波数 特性(Hz) 　10〜20,000　 　10〜10,000　 　10〜20,000　 　10〜10,000　 　10〜40,000　 　10〜20,000　 　10〜100,000　 　20〜70,000　 　20〜140,000　
ﾀﾞｲ ﾅﾐｯｸﾚﾝｼﾞ(dB) 10 - 150 10 - 150 20 - 145 20 - 145 21 - 160 21 - 160 50 - 164 60 - 164 60 - 170
適応 音場型 音圧型 音場型 音圧型 音場型 音圧型 音場型 音圧型 音圧型
適応プ リアンプ 4022 4022 4012 4012 4012 4012 4116 4116 4116

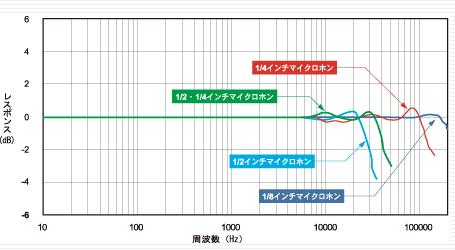

| 周波数特性表 資 料(.pdf) |

各モデルの適応レンジは下図をご 参照下さい。

▲

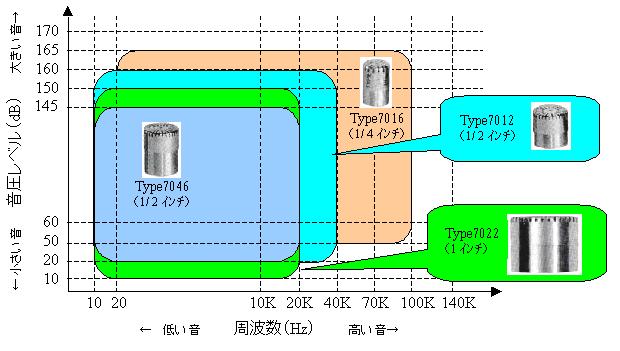

7000シリーズ音場型適応レンジ

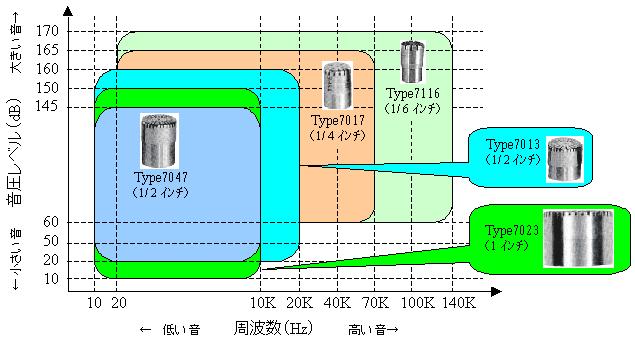

7000 シリーズ音圧型適応レンジ

▲

　

　

TYPE 4000 シリーズマイクロフォン

TYPE H4154N ローコストタイプ マイクロフォン(プリアンプ一体型）　生産中止

　

セット価格　77,000円
　TYPE H4154N/5016 マイクセット　

　

　 　
型式 H4154N(7052)
標 準価格（外税） 33,000円
音 圧感度(dBrelV/Pa) -36
偏 極電圧(V) 0
口 径(ｲﾝﾁ) 1/2
周 波数特性(Hz) 　20〜10,000　
ﾀﾞ ｲﾅﾐｯｸﾚﾝｼﾞ(dB) 36 - 124
適 応 音場型
適 応プリアンプ 4152

仕様図　資料(.pdf)

▲

　

　

IEPE （定電流）対応シリーズ（プリアンプ一体型）

200Vの偏極電圧不要なため、IEPE電源内装サウンドユニッ ト(ADC)との組み合わせで取扱いを容易にした新製品です。ローコストでありながら高精度な計測が可能です。

特徴：

  • エレクトレット型コンデンサマイクロフォン
  • 偏極電圧200V不要：　偏極バイアス方式と異なり、プリアンプ用定電流電源のみで駆動
  • 広い周波数範囲：　用途に応じて〜20k/40k/100k(Hz)のモデルをラインアップ
  • 広いダイナミックレンジ：　最大音圧168dBまでの高音圧測定が可能
  • 汎用BNCケーブルでの接続が可能


型式 4156N 4158N 4160N 4152N 4153N 7146 7147 7312 7313
標準価格（外税） 66,000円 242,000円 33,000円 44,000円 60,500円 99,000円 99,000円 99,000円 99,000円
音圧感度(dBrelV/Pa) -58 -50 -40 -33 -33 -27 -27 -37 -39
口径(ｲﾝﾁ) 1/4 1/4 1/4 1/2 1/2 1/2 1/2 1/2 1/2
周波数特性(Hz) 　20〜40,000 　20〜100,000 20〜16,000 　20〜20,000 20〜10,000 20〜20,000 20〜10,000 20〜40,000 20〜20,000
最大音圧レベル(dB) 168 150 130 140 140 135 135 140 140
適応 音場型 アレイ
 ア レイ 音場型 音 圧型 音 場型 拡 散型 音 場型 音 圧型

*) 電源内装サウンドユニット：　TYPE 5006 標準価格 66,000円、及びSpectraDAQ、SpectraPLUS-DT用I/Fデバイス

▲

　

　

マ イクプリアンプ

コンデンサ マイクロフォンの出力インピーダンスは極めて高いので変換のためのプリアンプが必要です。プリアンプにはコンデンサ マイクロフォンを直接取り付けて使用します。プリアンプ部の出力インピーダンスは低いので最大300mまでケーブ ルを延長することができます。資 料(.pdf)
　
TYPE 4022
 　
口径(ｲﾝﾁ) 1 ノイズレベル(uV, A) <3
感度(dB) 0.0 最大出力電圧(V) 7
周波数特性(Hz) 　20〜20,000　 付属ケーブル(m) 3
入力ｲﾝﾋﾟｰ ﾀﾞﾝｽ(ohm) >1.5G//.5PF 寸法(mm) 　24φx 100　
出力ｲﾝﾋﾟｰ ﾀﾞﾝｽ(ohm) >50 標準価格
 77,000円
TYPE 4012
 　
口径(ｲﾝﾁ) 1/2 ノイズレベル(uV, A) <6
感度(dB) -0.2 最大出力電圧(V) 7
周波数特性(Hz) 　20〜50,000　 付属ケーブル(m) 3
入力ｲﾝﾋﾟｰ ﾀﾞﾝｽ(ohm) >3G//.6PF 寸法(mm) 　13φx 110　
出力ｲﾝﾋﾟｰ ﾀﾞﾝｽ(ohm) >50 標準価格
 77,000円
TYPE 4116
 　
口径(ｲﾝﾁ) 1/4 ノイズレベル(uV, A) <4.8
感度(dB) -0.5 最大出力電圧(V) 30
周波数特性(Hz) 　20〜200,000　 付属ケーブル(m) 2
入力ｲﾝﾋﾟｰ ﾀﾞﾝｽ(ohm) >50G//.3PF 寸法(mm) 　6.5φx 88.5　
出力ｲﾝﾋﾟｰ ﾀﾞﾝｽ(ohm) >25 標準価格
 132,000円
　 　 　
TYPE BC-0022L　延長ケーブ ル
　 *) 30mまで特注可
寸法 　10(m)
寸法 　TYPE5001電源用、レモコネクター仕様
標準価格（外 税） 　36,600円

▲

　

マイクロフォン電源

　

TYPE 5001 (7000シリーズ用)

FFTアナライザなどに直接プラグインできる、電池駆動/ACアダプタ両方式の小型電源です。マイクロフォンの信号を直接出力しますので、段間の影響を無視したい測定などに威力を発揮します。
　
電源 　DC 006P １個, 25h　または、
　AC 100V（AC/DCアダプタ別売）
出力電圧(V) 　マイク電圧： DC +200
　 　ﾌﾟﾘｱﾝﾌﾟ電圧： DC +28
入/出力端子 　レモ / BNC (2ch)
寸法(mm) 　100 x 50 x 130
重量(g) 　約300
標準価格（外 税） 　165,000円


TYPE 5016　(H4154N用) 資料(.pdf)

FFTアナライザなどに直接プラグインできる、電池駆動/ACアダプタ両方式の小型電源です。
　
電源 　DC 006P １個, 25h　または、
　AC 100V（AC/DCアダプタ別売）
出力電圧(V) 　マイク電圧：
　 　ﾌﾟﾘｱﾝﾌﾟ電圧： DC +5〜+10
入/出力端子 　BNC / RCA Phono (2ch)
寸法(mm) 　90 x 135 x 36
重量(g) 　約200
標準価格（外 税） 　44,000円



　　　　　　　　　　　TYPE 5006　(IEPE （定電流）対応シリーズ用)

　　　　　　　　　　　　　　電源内装サウンドユニット

モデル
 TYPE 5006        TYPE 5006/4
電源 　電圧：DC +18
　6F22 2個, 5h　または、
　AC 100V（AC/DCアダプタ別売）		   電圧：DC +30
　AC 100V
出力電圧(V) 　最大： 1.5Vrms
周波数特性　 　2〜22.5kHz +/-3dB   2〜100kHz +/-3dB
ゲイン切換　 　0dB, 20dB 　0dB, 20dB
出力インピーダンス　  50ohm  50ohm
ノイズレベル  530μVrms以下 (0dB)  30μVrms以下 (0dB)
出力端子 　BNC (1 or 2ch) 　BNC (4ch)
寸法(mm) 　90 x 60 x 110 　160 x 55 x 140
重量(g) 　約450
標準価格
 　66,000円/2ch仕様
   55,000円/1ch仕様		 　110,000円


▲

　

音圧レベル校正器

マイクロフォン、騒音計のレベルを正確に較正するための音源です。波形は１ｋHzの正弦波で、聴感度補正曲線に影響されません。1インチ、1/2インチのマイクロフォンに使用します。

TYPE 2127　資料(.pdf)

　
音圧レベル 　94dB
精度(dB) 　±0.3
周波数(Hz) 　1000、±0.1%、正弦波
電源 　単三アルカリ乾電池 LR6 x 2　
寸法(mm)・重量(g) 　110(w) x 75.5(h) x 46(d)、160g
付属品 　1/2インチアダプタ、乾電池
標準価格（外 税） 　82,500円

▲

　

マ イクセット用キャリングケース

　

　 マイクロフォンセットを収納する強化プラスティック製キャリングケースで す。

写真収納例 ：

  • 7000シリーズ・マイク/プリアンプ　ｘ 2本
  • 5000シリーズ・マイク電源　 x 1台
  • マイク延長ケーブル10m)　 x 1本
  • ACアダプター（2126音圧レベル較正 器も可） 　x 1台
  • 006P予備電池 　x 1個
寸法(mm)・重量(g) 　325 ｘ 260 ｘ 50 / 550(g)
標準価格（外 税） 　11,000円

▲

　　　　　　　　　　　　　　　改良のため予告なく 変更することがあります。
