SpectraPLUS信号入出力I/F



192kHz - 24 bit  高品位データ集積デバイス

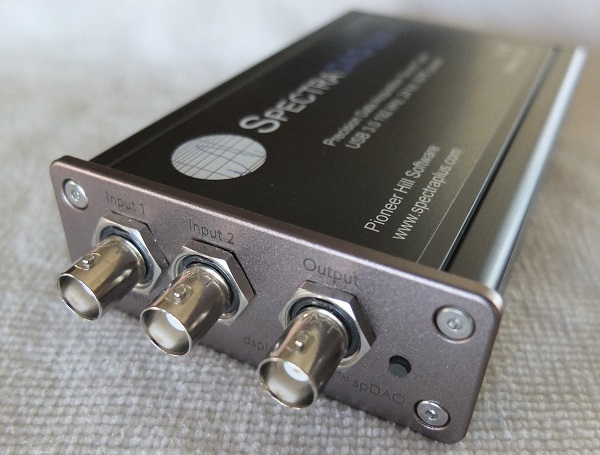

SpectraDAQ-200 V.2 Data Acquisition Sound Card


SpectraDAQ-200は最新のAD/DAコンバータの搭載により、極めて優れたダイナミックレンジとひずみ特性を実現

*) SpectraDAQ-200 V.2 リリース（2022/12）

  • スタンドアロンタイプのコントロールアプリを提供しますので
    既存の汎用サウンド・計測アプリケーションなどで活用可能です
  • SpectraPLUS-SC/RTのインターフェースデバイスとして最適化
  • 容易なキャリブレーション機能
  • マイクや加速度ピックアップなどのIEPEパワー供給
  • USBバスパワー対応
  • USBドングル同様にハードウェアライセンスキーの収納が可能です。


印刷PDF（実働特性図付） |  取扱説明書 |  ドライバー |  インストール説明書 V.2 / V.1 |

専用スタンドアロン・アプリケーション ダウンロード V.2 / V.1  |  スタンドアロン取扱説明書

| お見積請求 |

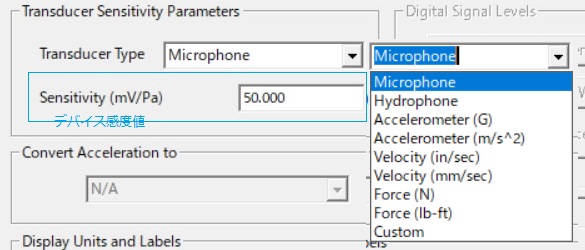

入力デバイス感度校正ダイアログ

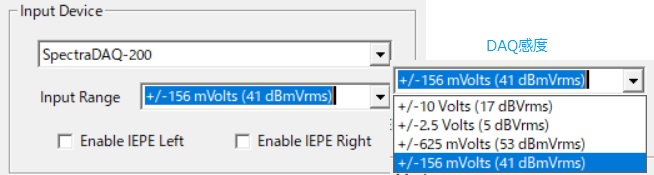

入力レベルレンジ設定ダイアログ
項　　目
仕　　　様
入力レベル感度 (software selectable)
+/-10V, +/-2.5, +/-625mV, +/-156mV
サンプリングレート
Up to 192kHz
サンプリングプレシジョン
24 bit
入力チャンネル
2 input channels, 2 BNC (single ended)
入力インピーダンス
1 Meg Ohm
IEPE パワー (software selectable)
4ma constant current
周波数特性 – Inputs
1 Hz to 90 kHz (-1dB)
低域周波数カットオフ
0.5 Hz (-3dB)
全高調波歪(THD)
< 0.002% (1.0 Vrms signal level, 2.5 V gain)
ダイナミックレンジ
> 95 dB
残留ノイズ (teminated input)
<-110 dB-peak value in the frequency rangw (Set gain 156mV)
チャンネルセパレーション
> 90 dB
入力コネクター
2 BNC (single ended)
出力レベル
+/-10 V (7.07 Vrms)
出力チャンネル
2 output channels (1 BNC mono, 1 3.5 mm stereo jack
出力コネクター 　 1 BNC, 1 3.5 mm stereo
PC 接続インターフェース
USB 3.0 (supports both MME and ASIO driver modes)
USBパワー
USB 3.0 (650ma at 5V)
入力プロテクション
+/-30 V
耐性温度
0 to 50 C >
寸法
5.5 x 3 x 1 in (140 x 77 x 26 mm)
重量
9 oz (250 grams)
標準価格　（USB 3.0 cable 付属〉
229,000円 （税別）

Sampling Format:
Go to the menu (or press the F4 key) and click the “Settings” tab. The SpectraDAQ200 supports the following sampling rates:
4000, 6000, 8000, 12000, 24000, 48000, 96000, 192000

Both 16 and 24 bit sampling are supported – use 24 bit for best performance.

Front Panel Connectors:
BNC Input 1/L – Left analog input channel
BNC Input 2/R – Right analog input channel
BNC Output – Left analog output channel

Rear Panel Connectors:
3.5mm stereo jack – Left and Right analog output channels
USB – connection to computer (use the USB 3.0 cable supplied with the device)
Digital I/O In – RJ45 jack with input control lines
Digital I/O Out – RJ45 jack with output control lines
RJ45 connector pinouts (colors based on standard internet cable)
1 In/Out 0+ Orange/White
2 In/Out 0- Orange
3 In/Out 1+ Green/White
4 In/Out 2+ Blue
5 In/Out 2- Blue/White
6 In/Out 1- Green
7 +5V Brown/White
8 GND Brown

The Digital I/O lines are used with the COM API automation interface for process control applications.
デジタル I/O ラインは、プロセス制御アプリケーション用の COM API オートメーション インターフェイスで使用されます。
*）諸規格は予告なく変更する場合があります
