トリガー機能

*) モデルによって差異があります。

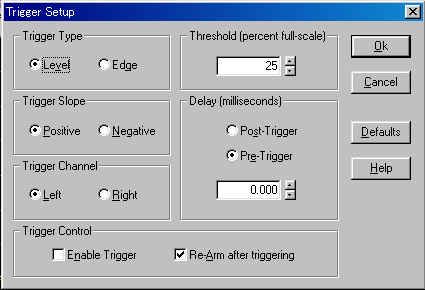

<Option><Processing Settings>-<Trigger>でダイアログボックスにアクセスします。「Trigger」ダイアログボックスの「Enable Trigger」をマークすると、プロセッサーはFFTを実行する前に指定値を超えるタイムシリーズデータをテストします。

「Delay」はFFTブロックデータの取得位置を調整するために使うことができます。

「Pre-Trigger」はトリガーポイントを右に移動します。

「Post-Trigger」は左に移動します。

ディレーをゼロにセットすると、トリガーポイントはFFTデータブロックのスタート位置になります。

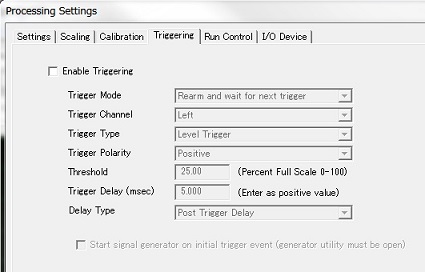

SpectraPLUS-SC

トリガーはすべてのモードに対応しますが動作が異なります。

• Real Timeモード： 入力データのFFTブロックがテストされ、全てのサンプル値がスレッショルドを超えるとFFTを実行します。
• Recorderモード： レコーディング/プレーバックでは、規定したスレッショルドを超えた場合データの１秒を調べ、スレッショルドを超えていればレコード/プレーします。
• Post-Processモード： データの各ブロックがテストされ、全てのサンプル値がスレッショルドを超えるとFFTを実行します。
