SpectraSoft

トータルパワー / パーシャルオーバーオール

*) モデルによって差異があります。　

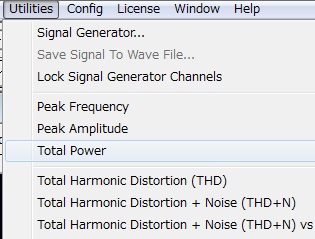

Spectrumの有効周波数帯域のトータルパワー値は、ディスプレイオプションダイアログの「□Display Powerlevel」をマークするか<Utilities>メニューの「Total Power」をオンすることにより表示されます。

　

　

一方、選択周波数帯域のトータルパワー（パーシャルオーバーオール）値を得るには「Data Logging」機能を 利用します。<Setup...>メニューをクリックすると「Data Logging Setup」オプションダイアログが表示されます。

SpectraPLUS-SC

SpectraPLUS/LAB/PRO

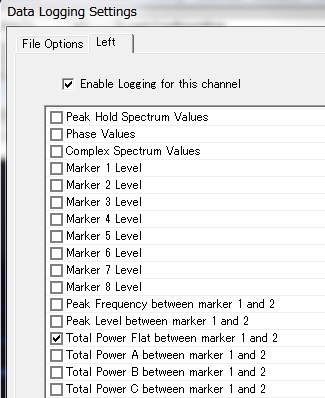

 SpectraPLUS-SC: 　「Total Power x between marker 1 and 2」を選択することによりマーカ１と２で設定した周波数レンジのトータルパワーを得ます。

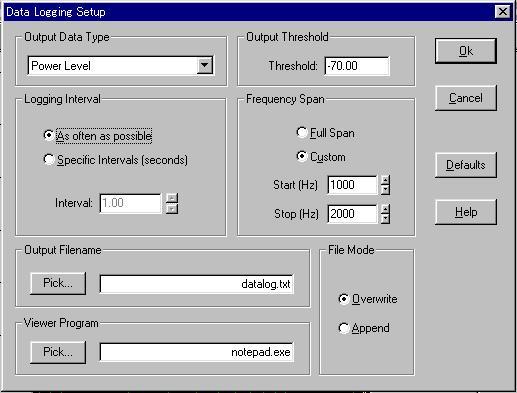

SpectraPLUS/LAB/PRO: 　 「Frequency Span」フレームの「○Custom」を選択することにより、「Start（Hz）」「Stop（Hz）」の周波数設定が可能になります。 そして、「Output Data Type」を「Power Level」に設定します。

データロギング機能をオンにしてスタートするとタイムスタンプ付のテキストフォーム でファイルに書き込まれます。 下図は1秒毎に10秒間ランしたデータ例です。

▲
