インパクトハンマーテスト

| pdf | SpectraPLUS-DT情報 |


SpectraPLUS-SC Impact Hammerテストのセットアップ例：（要Option 02/08）

この例では、SpectraDAQ-200データ集録モジュールを使用し、左入力チャンネルにインパクトハンマー、右入力チャンネルに加速度計が接続されていると想定しています。

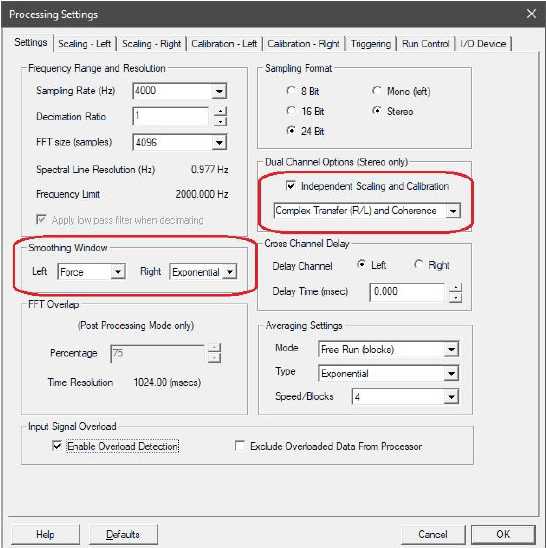

<Options><Processing Settings>メニューでメインのセットアップダイアログボックスを表示します。 次のスクリーンショットは、一般的な設定の例です。

一般的に低周波数のみを対象としているため、サンプリングレートは低くなります。
Force/フォーススムージングウィンドウは、インパクトハンマーのフォースセンサーに使用され、Exponential/指数関数スムージングウィンドウは加速度計チャネルに使用されます。
左の入力チャンネルに接続されているインパクトハンマーのキャリブレーションセットアップ

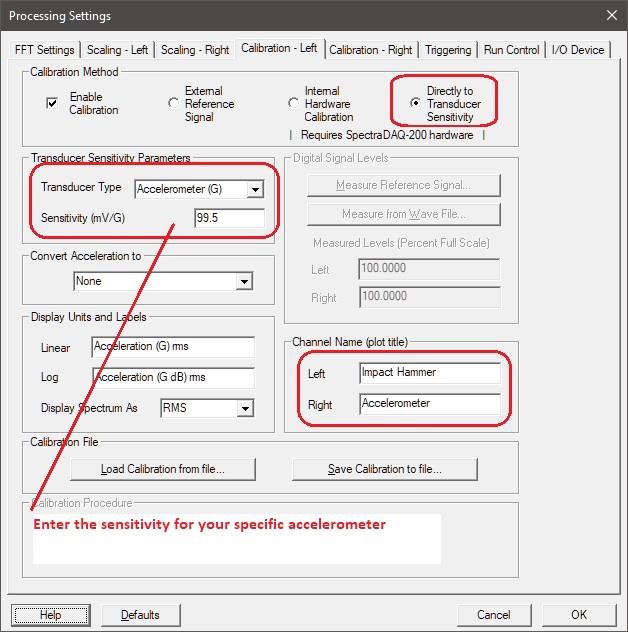

右入力チャンネルに接続されている加速度計のキャリブレーションセットアップ

　

*加速度計の感度を入力します

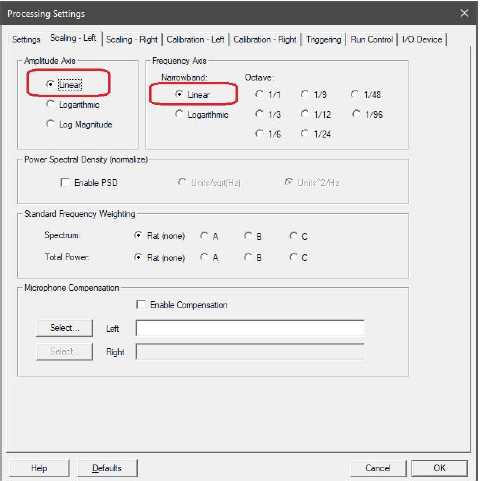

右チャンネルはスケーリングもLinear/Linearに設定されています

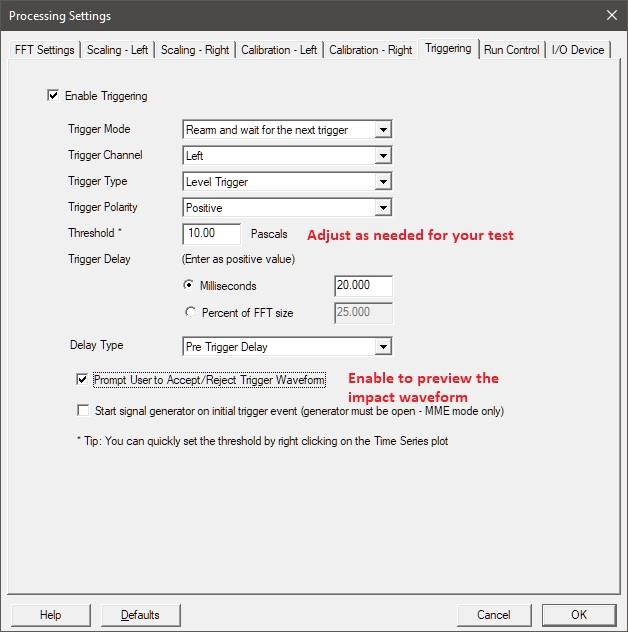

インパクトと加速度のデータに対してのみ測定が実行されるように、トリガーが必要です

　
*必要に応じて調整します。
*衝撃波形のプレビューを有効にします。

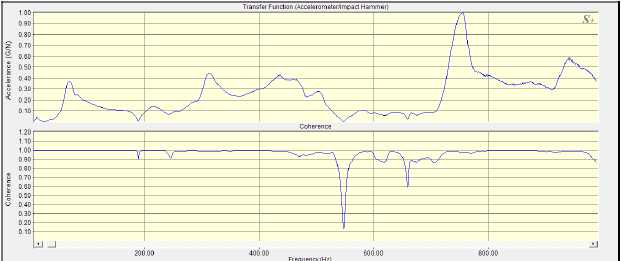

以下のスクリーンショットは、加速度計とインパクトハンマーの間の伝達関数を示しています（加速度（G）対力（N））
コヒーレンスは下のプロットに表示されます

これら2つのチャネルの伝達関数は、加速度(acceleration/force)のプロットを生成します


[キャリブレーション]ダイアログボックスの“Convert Acceleration To”リストボックスを使用して、加速度を速度または変位 (Velocity or Displacement) に変換することもできます。 これにより、次のプロットが生成されます。

    Mobility = velocity / force
    Compliance = displacement / force
