Microsoft Visual Basic 6.0 DDE Example

　

　*）モデルにより差異があります


SpectraSoftはWindowsが提供するDDE機能に対応しています。DDEは主要な表計算、ワープロソフトやプログラム開発言語が対応しています。以下はVisual Basicの簡単なプログラムを紹介します。対象モデルはSpectraPLUS-SC です。

ホットリンクの確立：　SpectraPLUS-SC に対してアプリケーションが「talk」する前に、アプリケーションにDDEサーバの「名前」と「トピック」を告知します。

また、データを要求する時は「特性項目」の名前が分かっていなければなりません。

　

例）　ピークアンプリチュード、ピーク周波数と、スペクトラムデータの取得

この例ではPlot・View制御パートを記述しておりません。SpectraPLUS Professional Editionを手動で操作し、<Plot・View>メニューの<Spectrum>を選択して下さい。

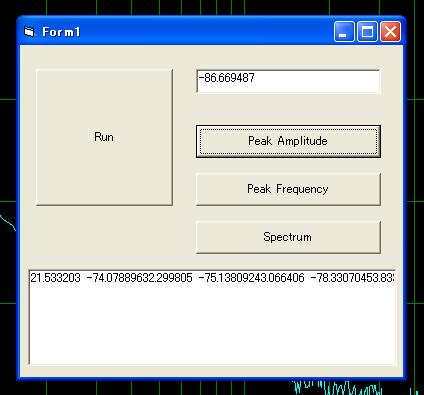

図では、テキストボックス1（図上部）にピークアンプリチュード(dB)を、またテキストボックス2（図下部）にスペクトラムを表示しています。

　 スペクトラムデータは「周波数（Hz） + アンプリチュード（dB）」を一単位とし、Spectrumビューに表示される全データを文字列として取得、表示します。各単位間は「Cr+Lf」キャラクターで次のように分離されます。
2756.250000 -68.007690
4134.375000 -68.538422
5512.500000 -71.264275
6890.625000 -70.179237
8268.750000 -67.454002
9646.875000 -68.772270
11025.000000 -69.685143
12403.125000 -72.620033
13781.250000 -72.131783
15159.375000 -70.632233
16537.500000 -72.461372
17915.625000 -70.983223
19293.750000 -70.208176
20671.875000 -999.900024

　

Module1.bas

Sub Main()

　　　'フォーム1を表示します
　　　Form1.Show

End Sub
Form1.frm

Private Sub Form_Load()

　　　'ピーク値表示テキストボックス1とSpectraPLUSをリンクします
　　　Text1.LinkTopic = "Specplus" & Chr(124) & "Data"
　　　Text1.LinkMode = 2　　　

　　　'スペクトラム値表示テキストボックス2とSpectraPLUSをリンクします
　　　Text2.LinkTopic = "Specplus" & Chr(124) & "Data"
　　　Text2.LinkMode = 2

End Sub

Private Sub GetDataPA_Click()

　　　'「Peak Amplitude」ボタンをクリックした時、ピークアンプリチュードデータを指定します
　　　Text1.LinkItem = "Peak Amplitude"
　　　'データの転送をアナライザーに要求し、テキストボックス1に表示します
　　　Text1.LinkRequest

End Sub

Private Sub GetDataPF_Click()

　　　'「Peak Frequency」ボタンをクリックした時、ピーク周波数データを指定します
　　　Text1.LinkItem = "Peak Frequency"
　　　'データの転送をアナライザーに要求し、テキストボックス1に表示します
　　　Text1.LinkRequest

End Sub

Private Sub Spectrum_Click()

　　　'「Spectrum」ボタンをクリックした時、スペクトラムデータを指定します
　　　Text2.LinkItem = "Spectrum"
　　　'データの転送をアナライザーに要求し、テキストボックス2に表示します
　　　Text2.LinkRequest

End Sub

Private Sub Start_Click()

　　　'「Run」ボタンをクリックすると、アナライザーをスタート/ストップします
　　　If Start.Caption = "Run" Then
　　　　　　Text1.LinkExecute "[Run]"
　　　　　　Start.Caption = "Stop"
　　　Else
　　　　　　Text1.LinkExecute "[Stop]"
　　　　　　Start.Caption = "Run"
　　　End If

End Sub

　▲
