オーバーレイ・メモリー機能

*）モデルにより差異があります

機能概要：　Spectrumビューに配置される「Overlays」（PLUS / PRO / LABモデル）及び「Memories」（RTAモデル）機能は、データの多重表示や演算表示を可能にします。データの比較観察に有効な機能です。 PLUS-SCモデル(v.5.3)は14ch対応です。 (tutorial MP4)

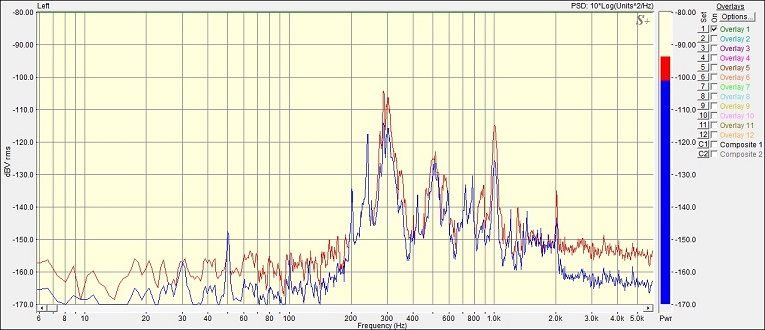

SpectraPLUS　　　　右下の赤丸ボタンによりOverlays機能をオン、オフ可能です。

　

Overlays：（PLUS / PRO / LABモデル）

Memories：（RTAモデル）

操作はSpectrumビュー右上のボタンとチェッククボックスで行います。各チャンネル毎に数個のオーバーレイメモリーを用意しています。「Options」ボタンをクリックすると、「Overlay Management」ダイアログが現れ、オーバーレイデータの保存、読み出し機能にアクセスできます。「Legend dispaly size」はオーバーレイラベル用文字長設定値です。

SpectraPLUS

操作概要：

「Overlays」の「Set」ボタンを押すと、表示されているデータをメモリーにストレージして表示します。オーバーレイ表示のオン/オフは、ボタン横のチェックボックスで行います。

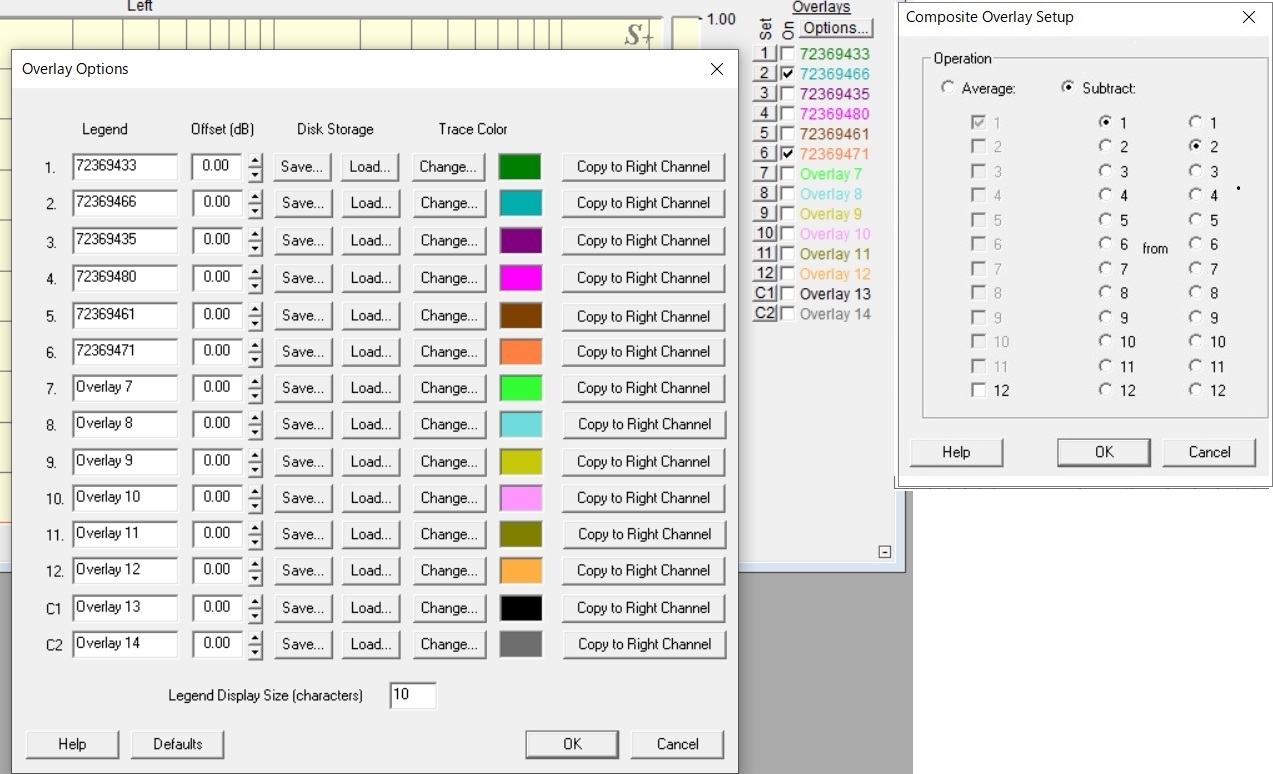

「Options」ボタンをクリックすると「Overlay Management」ダイアログボックスが現れます。

「Legend」には24文字までのメモを入力することができます。メモはボタン横に表示され、プリントシートにも印字されます。また保存ファイルにもセーブされます。

「Offset」はストレージデータにレベルオフセットを加え、グラフ表示位置をコントロールすることができます。オフセットをかけてデータをセーブすることもできます。

「Disk Storage」の「Save/Load」ボタンを使用するとストレージデータをファイル保存あるいはロードすることができます。

「Trace colors」の「Change」ボタンでトレースラインと文字の配色を変更することができます。この配色はプリントにも反映します。モノクロプリンタで印刷すると特定さえた線描になります。

「Legend Display Size」は「Overlays」ボタン横のメモ表示文字数を設定します。4～24文字まで設定できます。

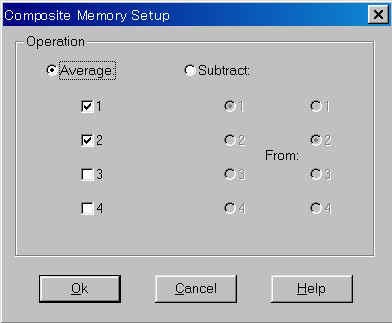

「Overlays」の「C：Composite」ボタンをクリックすると、ストレージデータを演算処理するための「Composite Overlay Setup」ダイアログボックスが現れます。コンポジットメモリのデータはストレージデータが変化すれば反映します。コンポジットメモリデータにはオフセットをかけることができます。またファイル保存/ロードすることができます（LAB/PROモデルは非対応）。

「Average」選択したメモリのデータをアベレージングして表示します。２つ以上のメモリをマークして下さい。

「Subtract」メモリ間の差分値を表示します。

▲

　

SpectraRTA

▲
