カーソル測定操作

| カーソル測定 | ハーモニックス表示 | データのコピー機能 |

機能概要：　カーソル操作による数値表示機能。 (tutorial MP4)

*）モデルにより差異があります。

カーソル測定(Cursol Measurement)：

　

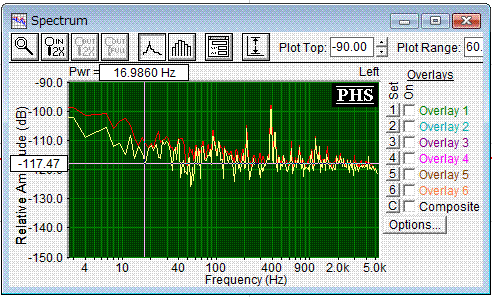

• グラフ上でマウス左ボタンをクリックすると、グラフ縦横軸のデータ数値をカーソルボックスに表示します。

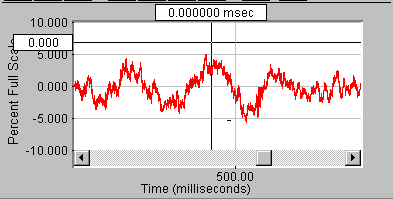

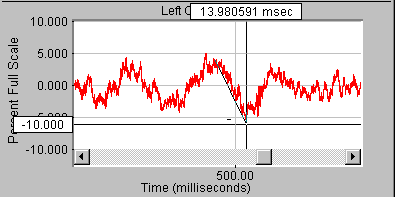

• グラフ上で<Ctrl>キーを押しながらマウス左ボタンをクリックすると、相対的基準（ゼロ）位置をセットします。そしてドラッグすると、相対値を表示します。残響減衰特性解析に有効です。

補足：　併せてカーソルトレース機能を参照下さい

▲

ハーモニックス表示(Harmonics)：

　

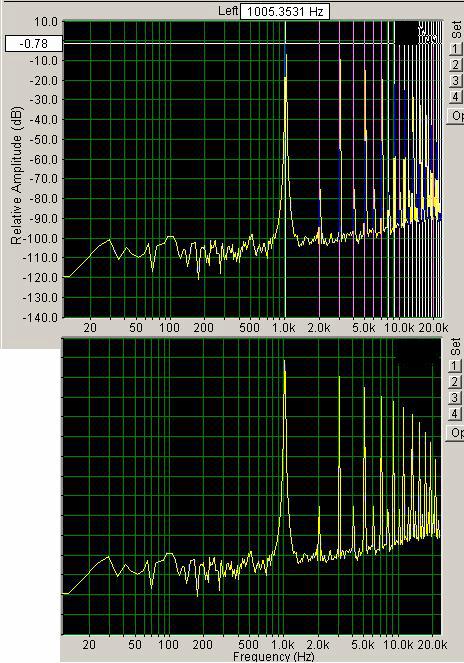

カーソルを基本波周波数に合わせて<Shift>キーを押しながらマウス左ボタンを押すと、高次高調波を明示します。

▲

データのコピー機能(Copy of Data)：

カーソルが表示するデータをクリップボードにコピーします。データをメモする煩わしさがありません。そして、アプリケーションに容易に貼り付けて利用することができます。また、ビュー画面をビットマップファイルでコピー、保存することも可能です。

　

1. 画面上でマウス左ボタンをクリックするとカーソルが現れ、データを数値表示します。

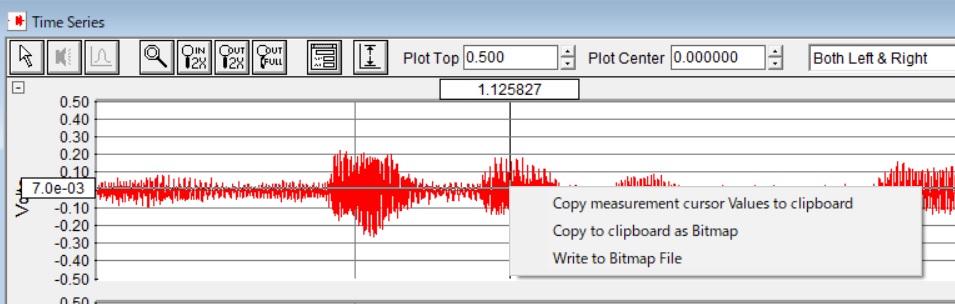

2. 続けてマウス右ボタンをクリックすると「Copy Measurement Cursors Values to Clipbord」ボタンが表示され、ボタンをクリックするとクリップボードにデータがコピーされます。他の場所をクリックするとキャンセルできます。

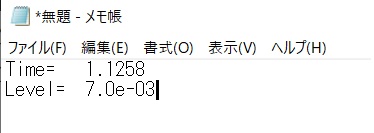

3. 利用するアプリケーション上でペースト操作をするとデータが貼り付けられます。下図は「メモ帳」に貼り付けたタイムシリーズデータ例です。

▲
